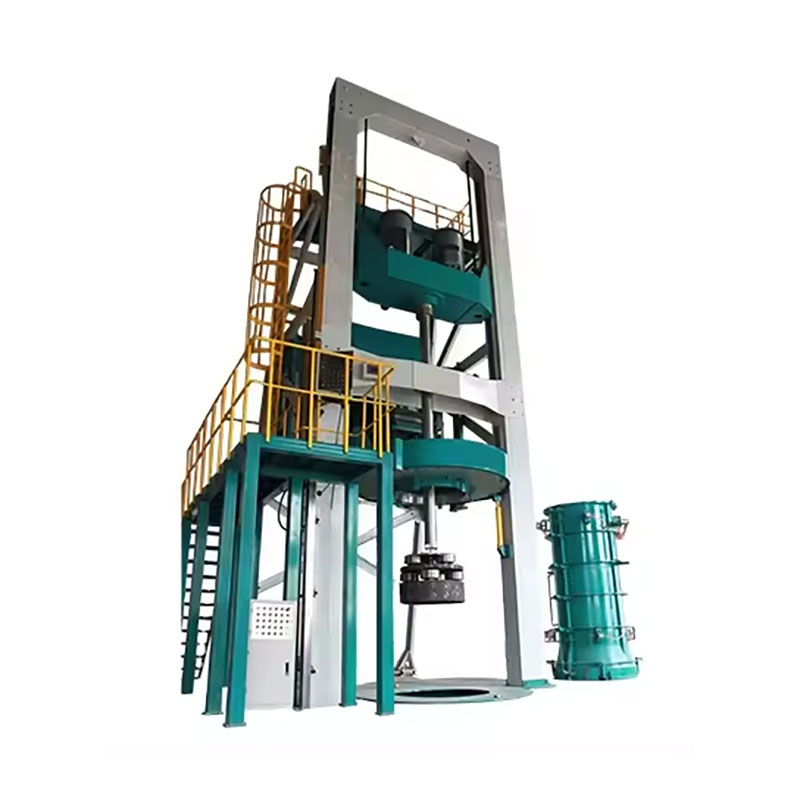

Máy làm ống đùn xuyên tâm dọc – Hướng dẫn quy trình và lựa chọn thực tế

1. Tổng quan & Định vị ứng dụng

cácmáy làm ống đùn xuyên tâm dọchiện là thiết bị chủ đạo để sản xuất ống thoát nước bê tông cốt thép đường kính nhỏ đến trung bình. Nguyên tắc hoạt động cốt lõi của nó là: sử dụng bê tông khô cứng, đầu đùn quay và nhô lên bên trong khuôn ống, nén chặt vật liệu để đạt được khả năng tháo khuôn ngay lập tức và đóng rắn theo chiều dọc.

So với các quy trình ly tâm hoặc rung lõi truyền thống, ưu điểm chính của phương pháp này là:

• Chu kỳ tạo hình ngắn (2–4 phút mỗi ống)

• Mức độ tự động hóa cao

• Nhu cầu lao động thấp

• Không xả thải

Điều này khiến nó đặc biệt thích hợp để sản xuất ống thoát nước số lượng lớn trong phạm vi DN300 đến DN1500 mm.

2. Model máy chính & thông số kỹ thuật chính

Khi chọn máy, cần ưu tiên các thông số chính sau:

2.1 Phạm vi quy mô sản xuất

Các mô hình khác nhau bao gồm các phạm vi đường kính khác nhau. Ví dụ:

Model nhỏ (ví dụ: dòng HF): bao gồm φ200–φ800 mm, tổng công suất lắp đặt ~11,75 kW, thời gian chu kỳ 5–10 phút, đầu ra 30–100 ống mỗi ca.

Các mẫu trung bình (ví dụ: dòng JX800-1650): bao phủ 800–1650 mm, tổng công suất lắp đặt ~143,5 kW, tốc độ đầu đùn 30–180 vòng/phút, tốc độ sản xuất 30–120 ống/giờ.

2.2 Hệ thống truyền động & điều khiển

Các máy lớn hơn thường áp dụng điều khiển cơ điện-thủy lực tích hợp:

Trục chính sử dụng điều chỉnh tốc độ DC hoặc tần số thay đổi, thường là 0–150 vòng/phút
Chuyển động thẳng đứng được điều khiển bằng thủy lực, với tốc độ nâng làm việc từ 10–20 mm/s, được trang bị theo dõi bộ mã hóa để nâng lên đồng đều
Tất cả dữ liệu vận hành được đưa vào PLC và được điều khiển thông qua màn hình cảm ứng HMI (giao diện người-máy)

2.3 Yêu cầu về lắp đặt và môi trường

3. Các yếu tố quyết định chính cho việc lựa chọn thiết bị

3.1 Cấu hình đầu khuôn & đầu đùn

Một lợi thế đáng kể của quy trình ép đùn xuyên tâm theo chiều dọc là diện tích khuôn nhỏ – chỉ cần một đầu ép đùn và hai bộ khuôn cho mỗi kích thước ống, giúp giảm đáng kể khoản đầu tư vào khuôn ban đầu.

Tuy nhiên, thiết kế và bảo trì đầu đùn quyết định trực tiếp đến chất lượng sản phẩm. Đầu đùn trong nước và nhập khẩu khác nhau về cấu trúc cơ khí, hiệu suất tạo hình ống cũng như tính dễ lắp đặt và điều chỉnh. Khi lựa chọn, người dùng nên đánh giá dựa trên:

• Yêu cầu về loại mối nối

• Mục tiêu cấp cường độ bê tông

• Thông số hoàn thiện bề mặt

3.2 Thiết bị hỗ trợ cần thiết

Riêng máy chính không tạo thành một dây chuyền sản xuất hoàn chỉnh. Các thiết bị phụ trợ sau đây là cần thiết:

Máy hàn lồng tự động (để chế tạo lồng cốt thép)
Trạm trộn/trộn bê tông
Nồi hơi (nếu sử dụng phương pháp xử lý bằng hơi nước)
Xe nâng hoặc thiết bị xử lý vật liệu khác

Một số nhà cung cấp cung cấp giải pháp chìa khóa trao tay tích hợp cho tất cả các thiết bị hỗ trợ.

3.3 Khiếm khuyết chất lượng phổ biến & Điểm kiểm soát quy trình

Trong sản xuất trong nước hiện nay, các lỗi thường gặp bao gồm:

Độ dày thành không đồng đều
Vết trầy xước/rách bề mặt bên trong
Độ nén không đủ ở đầu chuông (ổ cắm)
Những điều này thường được gây ra bởi:
Thiết kế kết cấu đầu đùn
Sự không phù hợp giữa tốc độ nâng và tốc độ quay
Thiết kế hỗn hợp bê tông không đúng (hàm lượng nước, cấp phối, hàm lượng xi măng)

Do đó, khi lựa chọn một nhà cung cấp, cần đặc biệt chú ý đến hồ sơ kỹ thuật của họ trong thiết kế đầu ép đùn và tối ưu hóa thông số quy trình.

4. Xu hướng ngành và sự phát triển trong tương lai

Ngành công nghiệp đang chuyển động theo ba hướng rõ ràng:

1. Hiệu quả sản xuất cao hơn – thời gian chu kỳ nhanh hơn và sản lượng mỗi ca cao hơn

2. Tự động hóa hoàn toàn – giảm sự can thiệp thủ công thông qua điều khiển vòng kín dựa trên PLC

3. Tính linh hoạt cho nhiều kích thước – khả năng chuyển đổi khuôn nhanh chóng để tạo ra các đường kính khác nhau trên một máy

Đồng thời, hiệu quả năng lượng và tính bền vững môi trường đang trở nên nổi bật hơn. Một số thiết bị thế hệ tiếp theo hiện tích hợp cả nguyên tắc ép đùn hướng tâm và nguyên tắc rung lõi, mang lại mật độ nén được cải thiện và cấp độ chống thấm cao hơn mà không làm giảm tốc độ sản xuất.
